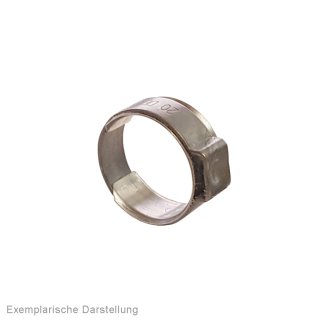

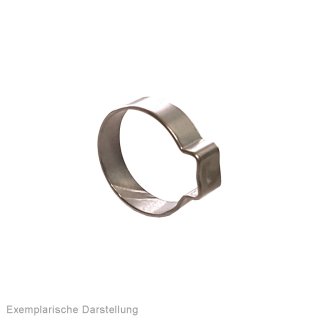

1-Ohr-Schlauchschelle aus Edelstahl
Mit und ohne Einlagering
Ideal geeignet für
- Boote
- Pkw, Lkw
- Traktoren
- Baumaschinen
- Land- und Forstmaschinen
- Wohnmobil, Caravan, Camping, Garten und Freizeit
- Industrielle Anwendungen, Hobby, Handwerk und Heimwerker
1-Ohr-Schellen werden durch zukneifen der Ohrenden mittels einer Klemmzange montiert. Sie lassen sich nur durch Aufkneifen mit einem Seitenschneider oder Kneifzange lösen. Der Einlagering bewirkt eine absolut sichere Rundumanbindung und wird bevorzugt bei der Montage von weichen und empfindlichen oder sehr steifen Schläuchen verwendet. Die Schelle ist nach Demontage nicht wiederverwendbar.
Vor dem endgültigen Einsatz einer Verbindung empfehlen wir eine genaue Prüfung der Festigkeit der Klemmung.
Werkstoffe:
Schlauchschelle: 1.4307 (W4)
Einlagering: 1.4310
Eigenschaften:
-
Selbstnachfedernd
- Kleine Bauweise
-
Korrosionsgeschützt
-
Einfach in der Handhabung
- Keine überstehenden Gewindezungen (keine Verletzungsgefahr)
-
Nicht lösbar
|
|
|
|
|
|
|
| SSO3,3-1ES |
2,9 - 3,3 mm |
3 mm |
SSOE2,9-1ES |
2,5 - 2,9 mm |
5,5 mm |
| SSO4,1-1ES |
3,3 - 4,1 mm |
4 mm |
SSOE3,7-1ES |
2,9 - 3,7 mm |
5,5 mm |
| SSO5,1-1ES |
4,1 - 5,1 mm |
4 mm |
SSOE4,7-1ES |
3,7 - 4,7 mm |
5,5 mm |
| SSO6,1-1ES |
5,1 - 6,1 mm |
4 mm |
SSOE5,7-1ES |
4,7 - 5,7 mm |
5,5 mm |
| SSO7-1ES |
6,1 - 7,0 mm |
5 mm |
SSOE6,5-1ES |
5,6 - 6,5 mm |
6,4 mm |
| SSO8-1ES |
6,8 - 8,0 mm |
5 mm |
SSOE7,5-1ES |
6,3 - 7,5 mm |
6,4 mm |
| SSO9,5-1ES |
8,1 - 9,5 mm |
6 mm |
SSOE9-1ES |
7,5 - 9,0 mm |
7,4 mm |
| SSO10,5-1ES |
9,1 - 10,5 mm |
6 mm |
SSOE10,8-1ES |
9,1 - 10,8 mm |
7,4 mm |
| SSO11,8-1ES |
10,1 - 11,8 mm |
6 mm |
SSOE12,3-1ES |
10,3 - 12,3 mm |
7,4 mm |
| SSO12,8-1ES |
10,8 - 12,8 mm |
6 mm |
SSOE13,3-1ES |
11,3 - 13,3 mm |
8,2 mm |
| SSO13,8-1ES |
11,8 - 13,8 mm |
6 mm |
SSOE14,3-1ES |
12,3 - 14,3 mm |
8,2 mm |
| SSO15-1ES |
13,0 - 15,0 mm |
6 mm |
SSOE15,3-1ES |
13,1 - 15,3 mm |
8,2 mm |
| SSO16-1ES |
13,8 - 16,0 mm |
6 mm |
SSOE16,1-1ES |
13,9 - 16,1 mm |
8,2 mm |
| SSO16,8-1ES |
14,6 - 16,8 mm |
6 mm |
SSOE16,8-1ES |
14,6 - 16,8 mm |
8,2 mm |
| SSO17,5-1ES |
15,3 - 17,5 mm |
6 mm |
SSOE17,8-1ES |
15,6 - 17,8 mm |
8,2 mm |
| SSO19,5-1ES |
17,2 - 19,5 mm |
6 mm |
SSOE19,3-1ES |
17,1 - 19,3 mm |
9,2 mm |
| SSO21-1ES |
18,7 - 21,0 mm |
7 mm |
SSOE21,1-1ES |
18,8 - 21,1 mm |
9,2 mm |
| SSO21,8-1ES |
19,5 - 21,8 mm |
7 mm |
SSOE21,8-1ES |
19,2 - 21,8 mm |
9,2 mm |
| SSO23,5-1ES |
21,0 - 23,5 mm |
7 mm |
SSOE23,8-1ES |
21,0 - 23,8 mm |
9,2 mm |
| SSO26,3-1ES |
23,6 - 26,3 mm |
7 mm |
SSOE25,6-1ES |
23,0 - 25,6 mm |
9,2 mm |
| SSO27-1ES |
24,1 - 27,0 mm |
7 mm |
SSOE26,3-1ES |
23,3 - 26,3 mm |
9,2 mm |
| SSO30,7-1ES |
27,2 - 30,7 mm |
7 mm |
SSOE30-1ES |
26,5 - 30,0 mm |
9,2 mm |
|
Im Lieferumfang enthalten:
1-Ohr-Schlauchschelle, Ausführung, Typ und Größe wie ausgewählt
