Schrägsitz-Rückschlagventile, DIN 3502, bis 16 bar
Werkstoffe: Gehäuse: Messing, Sitzdichtung: NBR (Typ DVGW: EPDM)
Temperaturbereich:
-10°C bis +90°C
Öffnungsdruck:
0,1 - 0,2 bar
Optional:
FKM-Dichtung (bis 2", -20°C bis max.+200°C) -V
Vorteile:
-Baulänge nach DIN 3202-M8, mit Prüfschraube
-Typ DVGW zusätzlich DIN-DVGW geprüft für Trinkwasserleitungen
| Technische Daten: |
| Art.-Nr. |
G |
Ausführung |
L |
H |
|
|
|
|
|
| RUCK 38 SS *** |
Rp 3/8" |
PN 16 / Standard |
82 mm |
49 mm |
| RUCK 12 SS |
Rp 1/2" |
PN 16 / Standard |
65 mm |
49 mm |
| RUCK 34 SS |
Rp 3/4" |
PN 16 / Standard |
75 mm |
60 mm |

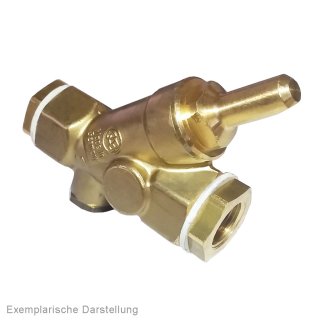

| RUCK 10 SS |
Rp 1" |
PN 16 / Standard |
90 mm |
77 mm |
| RUCK 114 SS |
Rp 1-1/4" |
PN 16 / Standard |
110 mm |
86 mm |
| RUCK 112 SS |
Rp 1-1/2" |
PN 16 / Standard |
120 mm |
97 mm |
| RUCK 20 SS |
Rp 2" |
PN 16 / Standard |
150 mm |
118 mm |
|
|
|
|
|
| RUCK 12 SS DVGW |
Rp 1/2" |
PN 10* / DVGW |
65 mm |
49 mm |
| RUCK 34 SS DVGW |
Rp 3/4" |
PN 10* / DVGW |
75 mm |
60 mm |
| RUCK 10 SS DVGW |
Rp 1" |
PN 10* / DVGW |
90 mm |
77 mm |
| RUCK 114 SS DVGW |
Rp 1-1/4" |
PN 10* / DVGW |
110 mm |
86 mm |
| RUCK 112 SS DVGW |
Rp 1-1/2" |
PN 10* / DVGW |
120 mm |
97 mm |
| RUCK 20 SS DVGW |
Rp 2" |
PN 10* / DVGW |
150 mm |
118 mm |
| RUCK 212 SS DVGW |
Rp 2-1/2" |
PN 10* / DVGW |
180 mm |
130 mm |
| RUCK 30 SS DVGW |
Rp 3" |
PN 10* / DVGW |
210 mm |
150 mm |
|
|
|
|
|

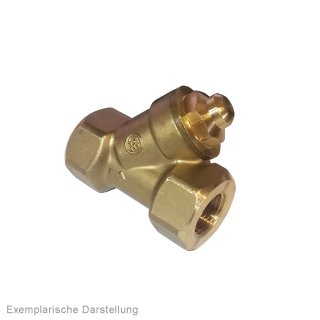

| RUCK 38 SS/10 |
Rp 3/8" |
PN 10** / DVGW |
55 mm |
36 mm |
| RUCK 12 SS/10 |
Rp 1/2" |
PN 10** / DVGW |
59 mm |
36 mm |
| RUCK 34 SS/10 |
Rp 3/4" |
PN 10** / DVGW |
67 mm |
43 mm |
| RUCK 10 SS/10 |
Rp 1" |
PN 10** / DVGW |
83 mm |
51 mm |
| RUCK 114 SS/10 |
Rp 1-1/4" |
PN 10** / DVGW |
96 mm |
63 mm |
| RUCK 112 SS/10 |
Rp 1-1/2" |
PN 10** / DVGW |
106 mm |
87 mm |

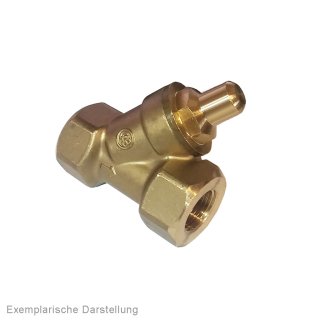

| RUCK 20 SS/10 |
Rp 2" |
PN 10** / DVGW |
130 mm |
99 mm |
|
|
|
|
|
| RUCK 38 SS-V |
Rp 3/8" |
PN 16 / FKM-Dichtung |
82 mm |
49 mm |
| RUCK 12 SS-V |
Rp 1/2" |
PN 16 / FKM-Dichtung |
65 mm |
49 mm |
| RUCK 34 SS-V |
Rp 3/4" |
PN 16 / FKM-Dichtung |
75 mm |
60 mm |
| RUCK 10 SS-V |
Rp 1" |
PN 16 / FKM-Dichtung |
90 mm |
77 mm |
| RUCK 114 SS-V |
Rp 1-1/4" |
PN 16 / FKM-Dichtung |
110 mm |
86 mm |
| RUCK 112 SS-V |
Rp 1-1/2" |
PN 16 / FKM-Dichtung |
120 mm |
97 mm |
| RUCK 20 SS-V |
Rp 2" |
PN 16 / FKM-Dichtung |
150 mm |
118 mm |
|
|
|
|
|
| RUCK 38 SS/10-V |
Rp 3/8" |
PN 10* / FKM-Dichtung |
55 mm |
36 mm |
| RUCK 12 SS/10-V |
Rp 1/2" |
PN 10* / FKM-Dichtung |
59 mm |
36 mm |
| RUCK 34 SS/10-V |
Rp 3/4" |
PN 10* / FKM-Dichtung |
67 mm |
43 mm |
| RUCK 10 SS/10-V |
Rp 1" |
PN 10* / FKM-Dichtung |
83 mm |
51 mm |
| RUCK 114 SS/10-V |
Rp 1-1/4" |
PN 10* / FKM-Dichtung |
96 mm |
63 mm |
| RUCK 112 SS/10-V |
Rp 1-1/2" |
PN 10* / FKM-Dichtung |
106 mm |
87 mm |
| RUCK 20 SS/10-V |
Rp 2" |
PN 10* / FKM-Dichtung |
130 mm |
99 mm |
|
|
|
|
|
|
*geprüft PN 16, nicht für Mineralöle geeignet! **ohne Prüfschraube, keine DIN-Baulänge ***keine DIN-Baulänge
Im Lieferumfang enthalten
- Schrägsitz-Rückschlagventil, Ausführung und Größe wie ausgewählt
